Væg-monteret elektrisk distributionsboks i metal
Bygget til rigtige jobsteder. Ikke kun katalogsider.
Dine kabler er allerede i bakken. Din væg er beton. Din tidslinje er i går. Dette er kabinettet, der faktisk passer til væggen, matcher bakken og sendes klar til at afslutte.
📐 Upload dit væglayout - Få tegning på 8 timer
📦 Anmod om prøveboks
⚡ Massetilbud for 50+ enheder
Problemet: De fleste "standard" bokse er ikke bygget til rigtig installation
Hvis du har styret et elinstallationsprojekt, kender du kløften mellemhvad kataloget loveroghvad siden efterspørger:
| Katalog løfte | Job-Site virkelighed |
|---|---|
| "Universal montering" | Betonankre står ikke på linje. Kassen sidder skævt. |
| "Standard kabelindgang" | Din kabelbakke ender 50 mm over boksen. Nu skærer du metal på stedet. |
| "Tilstrækkelig ventilation" | Panelet bliver varmt, fordi ventilationsåbningerne vender mod væggen. |
| "IP-bedømt" | Pakningen falder ud under den tredje døråbning. |
| "DIN-skinne inkluderet" | Én skinne, fast position, og dine komponenter passer ikke til dybden. |
Hvert eneste af disse "små" spørgsmål koster timer. På en kommerciel indretning på 200-enheder, dvsikke en forsinkelse - det er en margin dræber.
QHECO-forskellen: Konstrueret til installation, ikke kun fremstilling
Vi designer disse vægmonterede-metalfordelingsbokse baglæns -start fra betonvæggen og kabelbakken og arbejder indad til komponenterne.
1. Væg-Første monteringsarkitektur

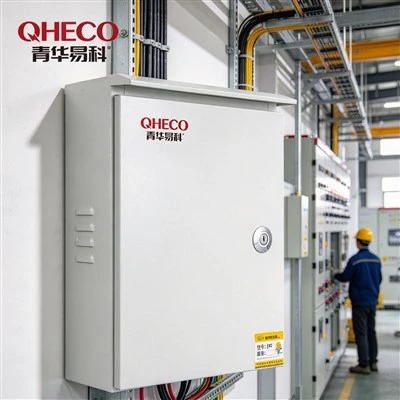

Dit uploadede billede viser præcis, hvad vi løser: en kasse monteret i plan med en betonvæg med kabelbakke, der løber over hovedet.
Slidsede udvendige monteringsøjerved 4 hjørner - vandret eller lodret justering ±15 mm. Selvom dine betonankre er lidt af, sidder kassen stadig firkantet.
Forsænket bagpanel- sidder 10 mm fra vægoverfladen, hvilket forhindrer fugtindfangning og lader røret passere bagud, hvis det er nødvendigt.
Mulighed for flush-montering- til færdige indvendige rum, hvor fremspring betyder noget.
2. Kabelbakke og ledningsintegration
Boksen på dit foto sidder direkte under en kabelbakke. Det er ikke tilfældigt - det er sådan moderne bygninger er forbundet.
Øverste-indgangskirtelpladerfor-udstanset for at matche standard kabelbakkebredder (50 mm, 100 mm, 150 mm)
Knockout-frizonerhvor man ikke vil have huller; solidt metal, hvor du gør
Interne kabelstyringsbeslag- indgående bakkekabler fejer ned og afsluttes uden at krydse strømførende samleskinner
Sideventilationslamellerplaceret under bakkelinjen - luftstrøm uden vandindtrængning fra oven
3. Termisk styring, der faktisk virker
Side-ventilationsåbninger (synligt på dit billede) er præcisionsstemplet- mednedadvendte-lameller- luft strømmer ind, vandet drypper ud. Kombineret med:
Indvendig skorstenseffektdesign: varm luft stiger op og ud gennem topventiler (valgfrit)
Komponentafstandsguiderlaser-ætset på monteringspladen - ikke længere at gætte, om dine afbryderafstande opfylder koden
Valgfri ventilator-udskæringmed IP55-klassificeret filterventilator til installationer med høj tæthed
4. Dør og adgang, der overlever daglig brug
Skjult hængselmed 120 graders åbning hænger - ikke fast i forbigående kabler
Kvart-drej knastlåsmed 2-nøglesæt; opgrader til hængelåshasp til udendørspladser
Kontinuerlig PU-pakningbundet til dørkarmen, ikke kroppen -, så den ikke falder ud, når døren fjernes for ledninger
Valgfrit gennemsigtigt vinduefor måler- eller indikatorsyn uden at åbne kabinettet
Hvad du ser på billedet -, og hvad det betyder

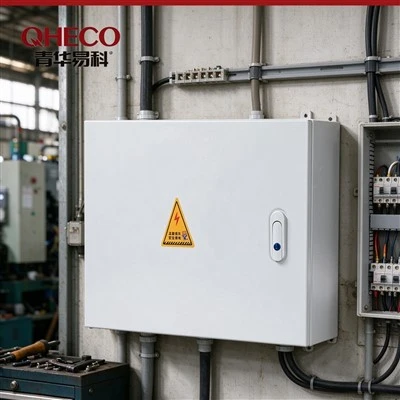

Billedet, du uploadede, er en industriel installation af lærebog. Lad os beskrive, hvorfor denne specifikke konfiguration fungerer:
| Visuelt element | Teknisk beslutning |
|---|---|
| RAL 7035 lysegrå epoxybelægning | UV-stabil, kridter ikke ved udendørs eksponering; matcher standard kabelbakkefarve for visuel konsistens |
| Tosproget advarselsetiket (kinesisk/engelsk) | OSHA / IEC 60417 sikkerhedsoverholdelse; vi kan levere ANSI Z535, ISO 7010 eller brugerdefinerede sikkerhedsmærkninger |
| Sideventilationsåbninger | Passiv køling til ikke-ventilerede elektriske rum; lameldesign bevarer IP-klassificering |
| Indbygget vægmontering | Intet hul bag kassen - forhindrer skadedyrsindtrængning og opfylder fødevare-/medicinske facilitetsrevisioner |
| Kabelbakke direkte over hovedet | Den øverste-indgangsplade er på linje med bakkeafslutningen; ingen påkrævet-boring på stedet |
| Underlag af betonvæg | Kraftige-monteringsøjer for ekspansionsanker, der er klassificeret til 50 kg+ udtræks-belastning |
Materiale og finish - Match miljøet, ikke budgettet
| Grad | Materiale | Bedst til | Slutte |
|---|---|---|---|
| Standard industri | 1,2 mm koldt-valset stål | Indendørs kommerciel, tør industri | Epoxy pulverlak, RAL 7035 |
| Korrosionsbestandig | 1,5 mm koldt-valset stål + anti-korrosionsgrunder | Kystnær, fugtig, kemisk eksponering | Epoxy pulverlak, specialfremstillet RAL |
| Marine / Food Grade | 1,5 mm rustfrit stål 304 | Fødevareforarbejdning, marine, pharma | Børstet eller elektropoleret |
| Ekstrem Pligt | 2,0 mm rustfrit stål 316 | Offshore, tunge kemikalier, kystnære | Elektropoleret, passiveret |
Ikke sikker på hvilken klasse?Fortæl os din projektplacering (kystafstand, fugtighed, kemisk eksponering), og vi specificerer det - ingen mersalg, bare det rigtige materiale.
Internt layout - Tre måder at modtage din boks på
Tom skal
Kasse + monteringsplade + DIN-skinne
Du befolker og wire
Hurtigste levering, laveste pris
Komponent-Klar
For-boret til dine specificerede afbrydere/terminaler
Jordskinne og neutral skinne monteret
Din ledning, det gør vi ikke
Fuldt kablet og testet
MCB, RCD, klemrækker, timere - installeret og tilsluttet i henhold til dit skema
Fabriks dielektrisk test og kontinuitetskontrol
Land dine kabler, energi, færdig
Størrelsesområde - Fordi "One Size Fis All" passer ikke til noget godt
| Serie | H × B × D (mm) | Typisk anvendelse |
|---|---|---|
| QH-Mini | 200×150×100 til 300×250×150 | Forgreningsdåser, små styrekredsløb |
| QH-Kompakt | 400×300×150 til 500×400×200 | Motorstartere, PLC-huse, belysningspaneler |
| QH-Standard | 600×400×200 til 800×600×250 | Fordelingstavler, målerskabe, MCB-tavler |
| QH-Stor | 1000×800×300 til 1200×1000×300 | Hoveddistribution, ATS-controllere, inverterhuse |
| QH-Tilpasset | Enhver ikke-standarddimension | Eftermonteringsudskiftninger, maskinintegration |
Alle dimensioner erydre. Indvendige spillerum er reduceret med 30-50 mm afhængigt af væg-montering og dørtykkelse.
Certificeringer og overholdelse - Hvad din inspektør ønsker at se
✅ IEC 62208- Tomt kabinet standard
✅ IEC 61439-2- Til samlet lav-afbryderudstyr (når befolket)
✅ IP55 / IP56 / IP65 / IP66- Laboratorietestet-tredjepart, rapporter tilgængelige
✅ CE-mærkning- EU-markedsadgang
✅ RoHS- Overholdelse af farlige stoffer
✅ UL 508A- Industrielle kontrolpaneler (tilgængelig efter anmodning til nordamerikanske projekter)
Hver enhed sendes med:
Testcertifikat (for udfyldte paneler)
Materialecertificering (for ordrer i rustfrit stål)
IP-testrapport (på forespørgsel)
Pakkeliste med serienumre
Emballage og logistik - Ankommer klar, ikke repareret
| Detalje | Specifikation |
|---|---|
| Individuel emballage | PE-hylster + 5-lags bølgepap med hjørnebeskyttere |
| Bulk emballage | Krydsfinerpalle, fastspændt, fugtspærre-indpakket |
| Mærkning | Serienummer stregkode, projektreference, håndteringsvejledning |
| Dokumentation | Pakkeliste, overensstemmelsesattest, installationsvejledning (flersproget) |
| MOQ | 1 styk (prøve) / 50 styk (brugerdefineret OEM med branding) |
| Prøve leveringstid | 5-8 dage |
| Produktions gennemløbstid | 12-20 dage afhængig af kompleksitet |
| Forsendelse | EXW / FOB Ningbo / CIF / DDP |
Ofte stillede spørgsmål - De spørgsmål, som kontrahenterne faktisk stiller
Q: Kan du matche min eksisterende kabelbakkebredde til topindgang?A: Ja. Vi skærer forskruningsplader til, så de passer til dine bakkedimensioner - 50mm, 100 mm, 150 mm eller tilpasset. Send os et billede af din bakkeafslutning, så tilpasser vi boksen perfekt.
Q: Billedet viser en advarselsmærkat på kinesisk. Kan du levere engelske / arabiske / spanske etiketter?A: Absolut. Vi udskriver IEC 60417, ANSI Z535 eller helt tilpassede sikkerhedsetiketter på ethvert sprog. Vi kan også sende umærket, så du kan anvende din egen.
Spørgsmål: Min væg er ikke flad beton - det er blokværk med puds. Fungerer monteringsøjerne?A: Ja. Vores slidsede ører kan justeres på ±15 mm. Til ujævne overflader kan vi levere afstandsstykker eller bag-monteringsrammer. Send os et vægbillede, og vi vil anbefale den rigtige monteringsmetode.
Spørgsmål: Leverer du kabinettet med komponenter forud-installeret?A: Ja - MCB'er, RCD'er, kontaktorer, klemrækker, samleskinner. Vi køber ABB, Schneider, Chint eller dit specificerede mærke. Hvert udfyldt panel er fabriks-testet inden forsendelse.
Sp.: Hvad hvis jeg har brug for en ikke-standardfarve, der matcher min kundes brand?A: Enhver RAL-farve fra 50 enheder. Herunder lagerfører vi RAL 7035 (lysegrå), RAL 9005 (sort) og RAL 9010 (hvid) uden minimum.
Hvorfor entreprenører vælger QHECO frem for lokale distributører
| Typisk distributør | QHECO Direct Manufacturing |
|---|---|
| Kun lagerstørrelser | Enhver dimension, enhver udskæring, enhver farve |
| 8-12 ugers leveringstid for custom | 12-20 dages produktion, prøver på 5-8 dage |
| Ingen komponentinstallation | Fuld panel montering og test |
| Generisk emballage | Projekt-mærket, stregkode-sporet, palleteret |
| Minimum 500 enheder til OEM | Private label fra 50 enheder; tilpassede æsker fra 1 enhed |
| Ingen teknisk support | CAD-tegninger, installationsvejledning, support til videoopkald |
Opfordring til handling - Lad os løse dit væg-monteringsproblem
Bestil ikke endnu en "standard" æske og brug to dage på at få den til at passe. Send os:
Et foto af din væg- og kabelbakkelayout
Din komponentliste (eller bare fortæl os applikationen)
Din påkrævede IP-klassificering og materialepræference
Modtag en produktionstegning og et fast tilbud inden for 8 timer.
